Compré mi pinza amperimétrica para solucionar un único problema en el sistema eléctrico de la casa, pero después de eso le he encontrado muchos más usos que me han facilitado la vida, tanto para reparaciones como para ahorro de energía en el hogar.

Pinza amperimétrica para medir la tensión de corriente en voltios y la intensidad en amperios

Escribí esta guía para compartir contigo lo que he aprendido sobre el uso, funciones y características de las pinzas amperimétricas, y facilitarte la tarea de escoger la que resulte más adecuada para tus necesidades, para la casa o para el trabajo.

Hace algunos meses compré un termo eléctrico para la ducha y cada vez que la usábamos comenzaba a saltar el diferencial. Mi vecino me dijo que podía tratarse de una sobrecarga en el consumo eléctrico, y para enmendar ese problema antes tenía que medir el consumo total de mis aparatos, y después compararlo con la capacidad del diferencial y con la potencia contratada en la compañía eléctrica.

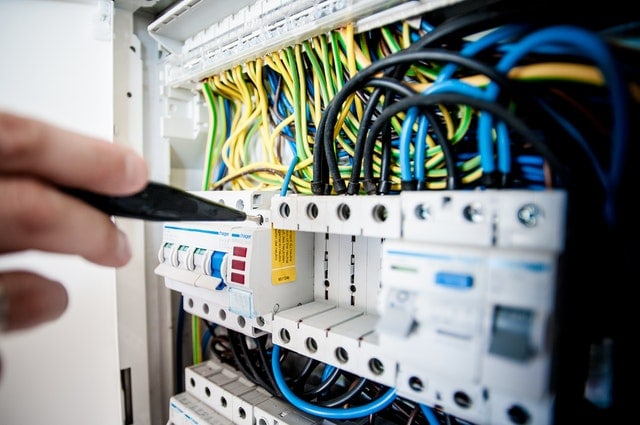

La gran mayoría de problemas eléctricos en el hogar se resuelven con ayuda de una pinza amperimétrica

La herramienta más adecuada para lograr esto es una pinza amperimétrica, así que investigué, me compré una, y con ella confirmé nuestras sospechas, por lo que procedí a cambiar el diferencial por uno con mayor amperaje.

Gracias a la pinza amperimétrica también pude notar que estábamos duplicando el consumo eléctrico desde que compramos el termo, así que comencé a seguir estas recomendaciones para ahorrar en la factura con un termo eléctrico.

A continuación te cuento lo que consideré para poder escoger entre tantos modelos existentes, y te dejo una comparativa de pinzas amperimétricas con las mejores opciones en cuanto a relación calidad/precio.

Aquí tienes la tabla comparativa con las 5 mejores pinzas amperimétricas que he seleccionado después de analizar y comparar gran número de modelos a la venta:

UNI-T UT210EKlein Tools CL210FLUKE networks 323-BPSIN06665TACKLIFE CM02AUni-T 600 UT216C
UNI-TUT210EKlein ToolsCL210FLUKE networks323-BPSIN06665TACKLIFECM02AUni-T600 UT216C
Ver Precio
amazon.es
Ver Precio
amazon.es
Ver Precio
amazon.es
Ver Precio
amazon.es
Ver Precio
amazon.es
Tensión o voltaje AC/DC✅ 600 V✅ 600 V✅ 600 V✅ 600 V✅ 1000 V
Resistencia✅ 200Ω✅ 20 MΩ✅ 400 Ω✅ 60K✅ 60 K
Corriente alterna AC✅ 100 A✅ 400 A✅ 400 A✅ 600 A✅ 600 A
Corriente continua DC✅ 100 A🚫🚫🚫✅ 600 A
Frecuencia🚫🚫🚫✅ 45 - 65Hz✅ 10 Hz-1 MHz
Capacitancia✅ 2nF🚫🚫✅ 6mF✅ 60 nF
Temperatura🚫✅ -40 °C a 1000 °C🚫✅ -20 °C a 1000 °C✅ -40 °C a 1000 °C
Modo zero🚫🚫🚫
Precisión True RMS
Continuidad
Función NCV🚫
Nivel de seguridadCAT II y IIICAT IIICAT III y CAT IVCAT IIICAT II y III
Abertura de la pinza1,7 cm2,8 cm3 cm2,4 cm3 cm
Botón hold
Número de cuentas20004000400060006000
Almacenamiento de mínimas y máximas /picos🚫🚫🚫
Regulación del rango de corrienteAutomáticoManual y automáticoAutomáticoAutomáticoAutomático
Pantalla lcd retroiluminada
Baterias🚫
Indicador del nivel de batería🚫🚫
Apagado automático
Otras mediciones🚫🚫Prueba de diodos🚫Modo relativo
Termopar🚫🚫
Cables de pruebas
Bolso de almacenaje
Peso168 g520 g200 g118 g417 g
Dimensiones17,5 x 3,4 x 6 cm29,2 x 5,3 x 12,2 cm3,4 x 7,5 x 20,7 cm20,5 x 11,4 x 4,5 cm7,5 x 4 x 22 cm
Garantía2 años2 años2 años2 años2 años

Cómo elegir una pinza amperimétrica

Después de revisar las pinzas amperimétricas disponibles tanto en comercios como en Amazon, y estudiar la diferencia entre multímetro y pinza amperimétrica, he aprendido cuáles son los factores de compra más imporantes.

He descartado las pinzas que no están hechas para mis necesidades, y he escogido aquellas que tienen la mejor relación calidad /precio.

Estas son las principales características que tienes que tener en cuenta.

Precisión True RMS

Este término significa “Verdadero Valor Eficaz” y se refiere a la capacidad del aparato para medir corrientes y tensiones no senoidales, es decir, las cargas generadas por computadoras, televisores, lámparas fluorescentes y casi todos los equipos electrónicos.

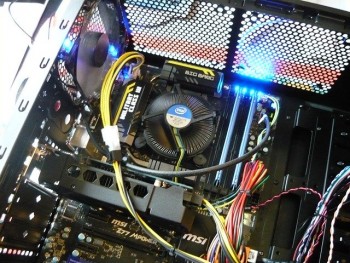

Una pinza amperimétrica con precisión True RMS puede hacer medidas de corriente alterna en sistemas electrónicos

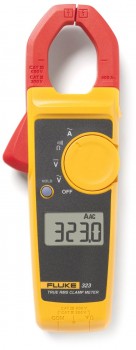

La reconocida marca Fluke tiene esta guía para el uso correcto de las pinzas amperimétricas en instalaciones residenciales y comerciales, y en ella explican que si bien las pinzas amperimétricas sin True RMS son más económicas, y pueden servir para cualquier tipo de medición eléctrica, con toda seguridad presentarán lecturas erróneas si intentas medir con ellas una corriente o tensión donde haya una carga electrónica de corriente alterna. Dicho porcentaje de falla se hará mayor mientras mayor sea el consumo del aparato electrónico en cuestión.

Si tienes la seguridad de que no vas a hacer mediciones en cableados que tengan cargas electrónicas de corriente alterna, puedes ahorrarte unos euros y comprar una pinza amperimétrica sin True RMS.

De lo contrario, busca un modelo que esté marcado como True RMS para conseguir resultados confiables en tus mediciones y reparaciones.

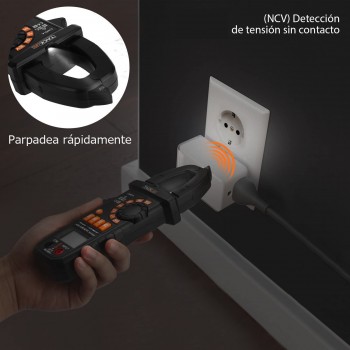

Función NCV

Las siglas significan “No Contact Voltage” y se refiere a la detección de voltaje sin contacto. Esta función sirve para verificar si hay tensión en un conductor sin tener que tocar el cable, o apenas tocándolo con la punta de la pinza.

La función NCV de las pinzas amperimétricas permite detectar tensión en cables de difícil acceso

Es muy útil si estás intentando averiguar si hay diferencia de voltaje en algún cable al que no puedes acceder con facilidad, por ejemplo si se encuentra dentro de la pared.

Las pinzas amperimétricas que tienen esa función presentan las siglas NCV entre las posiciones en las que puedes situar el mando giratorio, o aparecen con su propio botón pulsable.

Nivel de seguridad

La seguridad en los aparatos de medición está garantizada por unos estándares de resistencia electrónica y mecánica exigidos por la Comisión Electrotécnica Internacional (IEC), la cual establece en su norma IEC 1010 que existen 4 niveles o categorías para determinar el máximo uso que se le puede dar a cada aparato sin riesgos de sobrecarga o electrocución al usuario.

Antes de realizar cualquier trabajo con una pinza amperimétrica es importante verificar su nivel de seguridad

Esas categorías son las siguientes:

  • CAT I: Para medir la corriente en instalaciones eléctricas protegidas, como equipos conectados a circuitos locales, aparatos electrónicos que trabajen con cargas eléctricas modestas.
  • CAT II:   Para instalaciones a nivel local, electrodomésticos de elevado consumo, cuadros eléctricos domiciliarios, equipos industriales de poca potencia y herramientas portátiles.
  • CAT III: Para toda red eléctrica a nivel de distribución, redes trifásicas y monofásicas, tomas de corriente o circuitos de 1 sola protección, paneles de control, o conexiones fijadas a la fuente principal de corriente pero alejadas 10 metros o más.

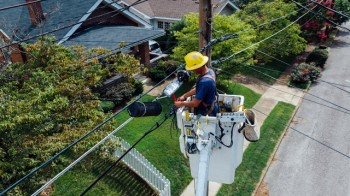

  • CAT IV: Para la comprobación de circuitos de tensión trifásica en conexiones municipales, medición de cables en el exterior, tomas de corriente sin protección pero alejadas de la fuente unos 20 metros.

Botón HOLD para la retención de lecturas

Si tu pinza amperimétrica tiene este botón podrá almacenar la última medida que realizaste, incluso después de soltar el cable o el circuito que estás midiendo, dándote tiempo de sacar los cálculos que necesites sin tener que memorizarla.

Almacenamiento de medida mínima y máxima

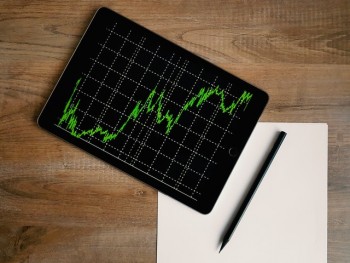

Con esta función se identifican picos o descensos irregulares en el flujo de energía eléctrica durante un periodo de tiempo.

Busca la función MAX en tu pinza amperimétrica para poder almacenar las medidas máximas o picos de corriente

La medición de valores mínimos y máximos en la corriente y la tensión es indispensable para solucionar varios problemas como: inestabilidad de tensión, anomalías en los sistemas de control como los PLC, parpadeos en la iluminación, entre otros.

Esta función se ubica en un botón con las abreviaciones MIN y/o MAX en la parte central del panel de la pinza, debajo de la rueda de selección. Algunas lo presentan con las siglas PEAK, que se refiere a los picos de corriente o tensión eléctrica.

Regulación automática del rango

Tal como ocurre con los multímetros, las pinzas amperimétricas se dividen en las que tienen selección de rango manual y automático.

Yo recomiendo escoger una pinza amperimétrica con regulación automática, pero cada clasificación tiene sus beneficios.

  • Las pinzas amperimétricas con regulación automática del rango te permiten hacer mediciones aún sin saber la cifra exacta de tensión o corriente que fluye por el conductor que quieres medir, ya que el mismo sistema la detecta y coloca el rango adecuado.

No tienes que hacer cambio en las configuraciones para pasar de medir un conductor a otro, el medidor detectará apenas hagas el cambio y se encargará de acomodar el rango al amperaje o voltios del nuevo conductor.

Con este tipo de pinza nunca tendrás el problema de que no obtengas la medida por estar “fuera de rango”. La regulación automática es la más práctica para todos los que quieran medir consumo con pinza amperimétrica.

Las pinzas amperimétricas con selección de rango automático son más rápidas en hacer medidas de consumo eléctrico
  • Las pinzas amperimétricas con selección de rango manual ofrecen mayor control sobre las medidas que realizas.

El rango no se cambiará sin importar cual tipo de corriente o voltaje trates de medir, y te indicará en pantalla si estás en el rango incorrecto para los voltios o amperios que está recibiendo.

Este tipo de pinza es más precisa al hacer medidas en conductores que puedan estar fallando, o teniendo derivaciones o picos, ya que las pinzas con rango automático podrían identificarlos como voltajes o amperajes incorrectos.

Aun así, los fallos a nivel doméstico suelen ser de pocos dígitos de diferencia, así que una pinza de rango automático podría establecer el rango adecuado.

Recomiendo las pinzas amperimétricas con selección de rango manual de forma exclusiva para profesionales electricistas que se manejen en entornos industriales.

Facilidad de uso y configuración

Una pinza amperimétrica buena es fácil de utilizar y configurar, aunque tenga pocas o muchas funciones.

El uso es más sencillo cuando tienen cada una de sus funciones marcada con su correspondiente abreviación en una posición de la rueda o en un botón. Así todo se basa en pulsar o seleccionar una sola vez.

Cuando hay varias funciones en la misma posición tendrás que ir cambiándolas a través de los botones de “MOD” (Modo) o “SEL” (Selección) y esto hace que sean un poco más complicadas.

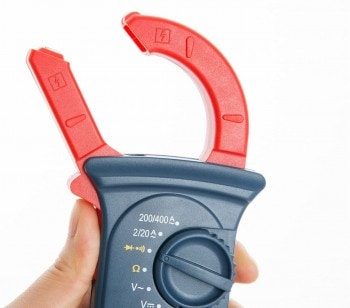

Abertura de la pinza

El tamaño y forma de la pinza es una de las partes de la pinza amperimétrica que más varía entre los distintos modelos, ya que el diseño responde a los distintos ambientes y aparatos en los que se pueden hacer trabajos eléctricos.

Una pinza amperimétrica buena tiene una apertura de tenazas de al menos 2 cm

Lo importante es que verifiques el grosor o el diámetro de los cables más anchos en los que puedas necesitar hacer medidas, y comprar una pinza amperimétrica que tenga una abertura de ese tamaño o un poco mayor.  Con 2,5 cm suele ser suficiente para la mayoría de los conductores.

Indicador de batería baja

Algunas pinzas amperimétricas avisan cuando su batería está por agotarse, a través de una luz led, o de un indicador en la pantalla LCD.

Apagado automático

La función de apagado automático procura el mayor rendimiento de las baterías, ya que apaga la pinza amperimétrica si detecta que lleva más de 10 o 15 minutos sin actividad.

Pantalla LCD retroiluminada

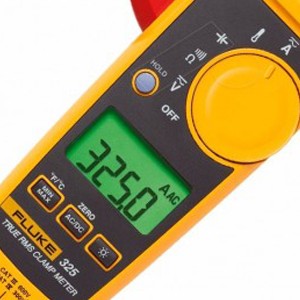

Las pinzas amperimétricas con pantalla retroiluminada se pueden utilizar bajo el sol

La retroiluminación de la pantalla es lo que te permitirá distinguir con claridad los dígitos aún bajo condiciones desfavorables de luz.

Tipos de medidas que realiza

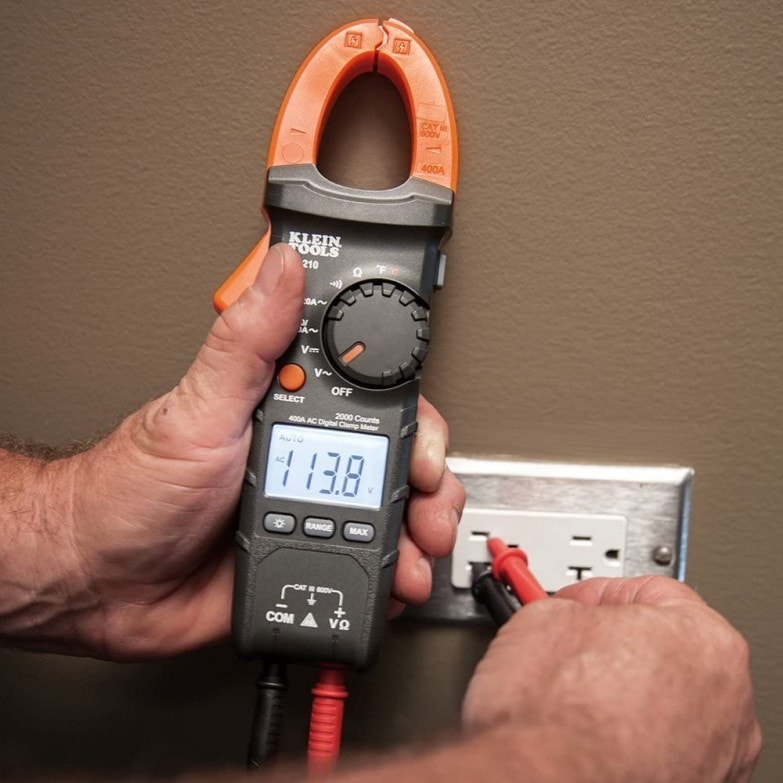

Lo más importante al hacer tu compra es que tengas claro qué se mide con la pinza amperimétrica.

La mejor pinza amperimétrica es aquella que puede hacer medidas tanto de corriente alterna como corriente continua

Las pinzas amperimétricas tienen dos medidas básicas: Corriente y Tensión.

  • Corriente Alterna (AC): Se trata de la intensidad del flujo de una carga eléctrica, y es la medida más básica en un amperímetro de pinza. Su unidad de medida es el amperio (A). Esta medida se necesita para calcular el consumo eléctrico de los aparatos en las viviendas, pero para obtenerla de forma correcta la pinza debe rodear sólo el conductor positivo y no el de tierra.

Si tus aparatos tienen ambos cables pegados y necesitas conocer su consumo eléctrico, la solución más sencilla es comprar un aparato medidor de consumo, el cual va directo entre las clavijas y la toma de corriente, y te registra las cifras de potencia del aparato (kW) y del consumo eléctrico por horas y por días (kWh).

  • Corriente continua (CC o DC): Es el mismo caso que la corriente alterna pero se diferencia en la forma adoptada por el flujo de la carga eléctrica. En lugar de ser ondas como la corriente alterna, recorre su camino como una línea recta. También se mide en amperios (A), pero para realizar la medida la pinza amperimétrica continua viene equipada con un sensor de efecto Hall, un magnetómetro avanzado que no está disponible en todos los modelos.

En casa hay pocos aparatos que utilicen corriente continua. Sólo aquellos que funcionan con pilas o baterías, como los ordenadores portátiles, los teclados musicales, los teléfonos celulares, las linternas, y la mayoría de los juguetes eléctricos de los niños. Donde más uso le darás a este tipo de medida es en los coches, para verificar el buen funcionamiento de la batería y el motor.

Las pinzas amperimétricas que miden corriente continua son útiles para medir la batería del coche

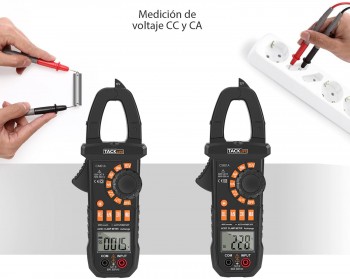

  • Tensión o Voltaje (AC y CC): Se refiere a la magnitud física del potencial de la carga eléctrica. Se mide en Voltios (V), y es lo primero que se prueba antes de resolver los problemas de un circuito, ya que los picos de tensión son muy peligrosos durante las reparaciones.

Con el tiempo, cada marca ha ido refinando sus modelos de pinza amperimétrica para añadirle las demás funciones del multímetro, con la intención de crear una herramienta “todo uso”, que pueda resolver la mayor cantidad posible de problemas eléctricos.

Para lograr esto la mayoría de los modelos actuales incluyen al menos dos entradas con su correspondiente par de cables de prueba (Test Leads), similares a los que se usan en el multímetro y que funcionan de la misma manera.

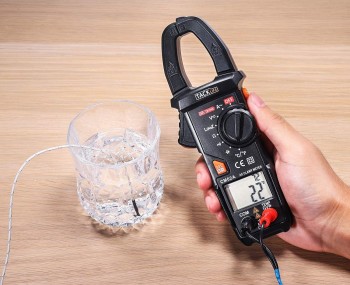

La medición de temperatura con pinza amperimétrica se puede hacer incluso en líquidos

Entonces, dependiendo de qué accesorios incluya y qué tan desarrollada sea la tecnología y el software de cada modelo, puede medir cualquiera de los siguientes valores:

  • Resistencia: Ohmios (Ω)
  • Frecuencia: Hertz (Hz)
  • Capacitancia: Faradios (F)
  • Continuidad: Al haber continuidad emiten una señal acústica.
  • Temperatura: En grados Celsius (°C) o Farenheit (°F).

Número de cuentas

Es la medida más alta que puede reflejarse en la pantalla de la pinza amperimétrica. Yo nunca he necesitado más de 2000 cuentas, por lo que considero que las cifras más faltas deben estar dirigidas a un uso más profesional.

Por ejemplo, con 2000 cuentas, y una margen de error de 0.5%, una medida de 4V está en 4 +/- (4*0.5% + 0.02) = 4 +/- 0.04 -> 3.96v-4.04V

El mismo ejemplo, con 50000 cuentas : 4 +/- (4*0.5% + 0.0005) = 4 +/- 0.0205 -> 3.9795v-4.0205V

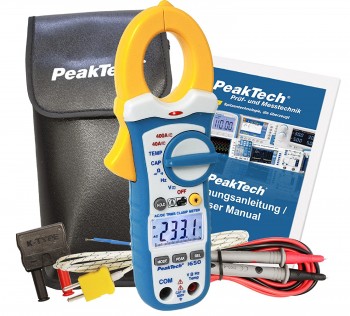

Accesorios

Los accesorios son los que determinan la distintas mediciones disponibles en tu pinza, y también su cuidado y durabilidad. Estos son los más comunes:

Los accesorios de tu pinza amperimétrica son importantes para las medidas que puedes hacer
  • Cables de prueba (Test leads) rojo y negro (conductor y tierra).
  • Termopar o sonda de temperatura.
  • Funda o bolso de transporte.
  • Pilas doble A o triple A.
  • Manual de instrucciones.

Tamaño y peso

Es importante que la pinza amperimétrica sea manejable con una sola mano, por lo que recomiendo que tenga máximo 10 cm en el lado estrecho y que esté por debajo de los 500 gramos.

Precio

Hay muchos precios distintos para las pinzas amperimétricas, porque puedes conseguirlas con solo las funciones básicas de voltaje y corriente por unos 15 euros, o unas de nivel profesional con funciones avanzadas y nivel de protección industrial, las cuales valen casi 1000 euros.

precio de una pinza amperimétrica en billetes de euro

Si necesitas ahorrarte unos cuantos euros y tu intención es sólo medir el consumo eléctrico de tus aparatos, entonces más bien te recomiendo que le eches un vistazo a estos enchufes inteligentes, ya que son también monitores de energía. Te ofrecen informes detallados de consumo instantáneo, semanal o mensual, y por el mismo precio de una pinza amperimétrica puedes comprar varios de estos enchufes, uno para cada aparato que quieras monitorear.

De todas maneras, para esta guía hice una selección sólo con aquellas pinzas amperimétricas que sí incluyeran las funciones más necesarias de los voltímetros, pero sin las utilidades exclusivas para industrias, por lo que se mantienen entre los 20 y los 150 euros.

Comparativa de las mejores pinzas amperimétricas a la venta

He tenido en cuenta todos los factores previos y estos son los mejores modelos a la venta.

Te dejo el enlace a Amazon donde he conseguido precios mucho más bajos que en los comercios.

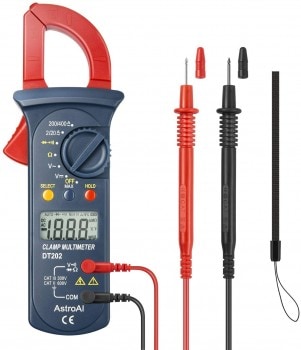

Pinza amperimétrica profesional RMS AstroAI

Para tareas de reparación y mantenimiento en casas con una amplia red eléctrica

Pinza amperimétrica profesional RMS AstroAI

Ver en amazon

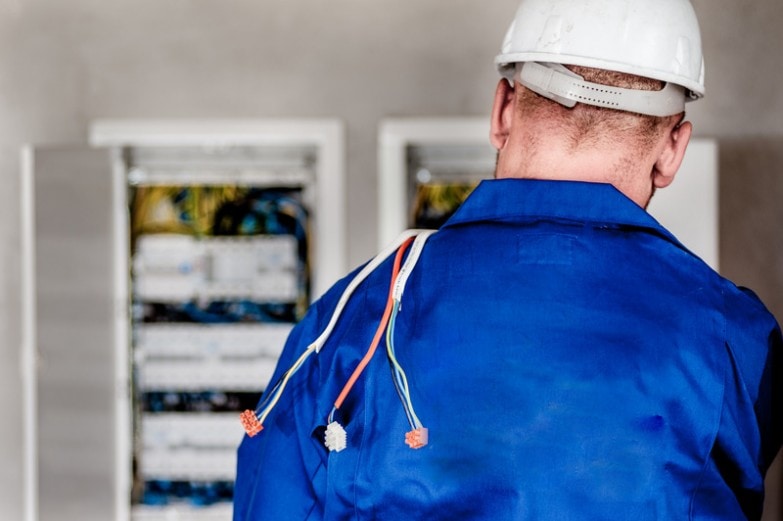

Si tienes una casa de 2 ó 3 plantas, seguro tu cuadro eléctrico tiene al menos media docena de interruptores de diferencial e igual cantidad de cables, por lo que debe dar miedo trastear con ellos.

Esta pinza amperimétrica viene diseñada para poder abrirse paso entre cables apretados y sacarte de apuros, ya que tiene un maxilar asimétrico, con una tenaza recta y una curva, por lo que podrás seleccionar con facilidad el cable que necesitas medir dentro de tu compacto cuadro eléctrico.

Pros

  • Precio barato en comparación con otros modelos de las mismas características.
  • Incorpora el botón HOLD para retener la última lectura y el botón MAX para almacenar la medida máxima.
  • Tiene indicador de batería baja y apagado automático a los 15 minutos de inactividad.
  • Su pantalla LCD es retroiluminada por lo que no tendrás problemas para entender los dígitos.

Contras

  • No mide Intensidad de corriente continua.
  • La regulación del rango para corriente alterna es manual entre dos posiciones.
  • No trae un buen embalaje, así que es recomendable verificar muy bien su estado físico al recibir el producto.

Los compradores de esta pinza resaltan que tiene un peso cómodo y un tamaño ideal para guardarla con facilidad en el bolsillo de los pantalones o en la caja de herramientas.

Ver esta pinza amperimétrica en amazon.es

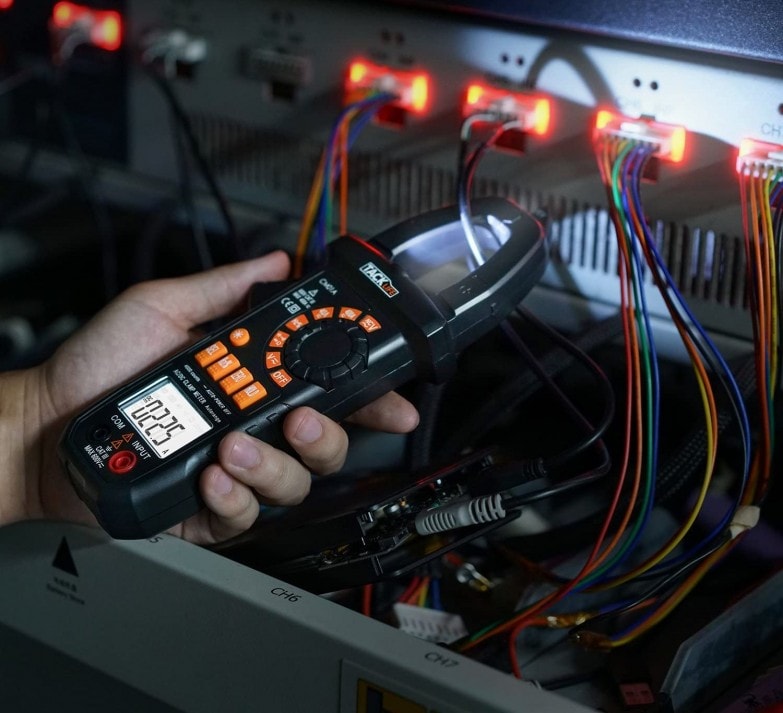

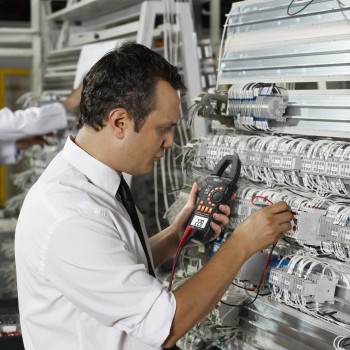

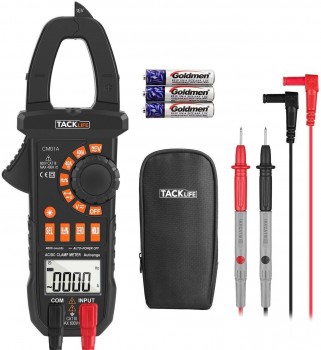

Pinza amperimétrica avanzada TACKLIFE-CM01A

Un modelo práctico para resolver problemas eléctricos en el coche

Pinza amperimétrica avanzada TACKLIFE-CM01A

Ver en amazon

Nada mejor que quitarse la preocupación de no saber cuándo toca recargar o cambiar la batería del coche, o de que no le esté llegando suficiente intensidad eléctrica al motor.

Para ello es ideal este modelo de pinza amperimétrica, que tiene las características necesarias para verificar el sistema eléctrico de tu coche. Permite medir intensidad y voltaje en corriente continua, tiene un rango de medida que alcanza hasta los 600 voltios y los 400 amperios, y cuenta con una categoría de seguridad CAT III.

Pros

  • Puedes hacer pruebas de voltaje sin contacto, y así evitarte sorpresas y accidentes.
  • La pantalla LCD es retroiluminada, ideal para trabajar en exteriores.
  • La abertura de la pinza tiene hasta 2,6 cm, más que suficiente para los cables de la batería del coche.
  • Incluye cables de prueba para medir resistencia y continuidad.

Contras

  • No ofrece medición True RMS, por lo que no la recomiendo para circuitos electrónicos.
  • No registra ni almacena las medidas máximas de corriente o voltaje.

Los usuarios de esta pinza hablan maravillas de su relación calidad precio, ya que incluye muchas funciones avanzadas por un precio muy barato, y además no hace falta nada de esfuerzo para aprender a utilizarla.

Ver este modelo en amazon.es

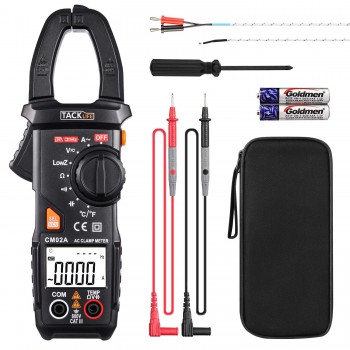

Pinza Amperímetro TACKLIFE 6000

La herramienta para hacer bricolaje casero con calidad profesional

Pinza Amperímetro TACKLIFE 6000

Ver en amazon

Si estás pensando en adquirir una herramienta que te sirva para reparar, instalar, medir consumo, medir temperatura y todas las medidas eléctricas que puedas necesitar en casa, esta es la pinza amperimétrica que te ofrece todas esas opciones y con la mejor relación calidad precio.

Comienzo por resaltar que cuenta con precisión True RMS, por lo que podrás utilizarla tanto en circuitos eléctricos como electrónicos, sin que quepa duda de la veracidad de sus mediciones. Además de ello cuenta con mandíbulas flexibles, por lo que puedes atrapar cualquier conductor que necesites medir, aún en el lugar más estrecho.

Pros

  • Incluye tanto los cables de prueba como la sonda para medir la temperatura.
  • Puede medir varias funciones de multímetro como Frecuencia, Resistencia, Capacitancia y Continuidad.
  • Cuenta con botón HOLD para retener la última medida.
  • Su relación calidad/precio es inmejorable con respecto a su cantidad de funciones.

Contras

  • No puede medir los amperios en Corriente Continua, por lo que no es adecuada para usarla en el coche.
  • No tiene indicador de batería baja, por lo que tendrás que cargar un par de pilas de repuesto en el bolsillo.
  • El manual está impreso con una letra muy pequeña y tiene algunos fallos de traducción

Los usuarios están encantados con la posibilidad de hacer pruebas de voltaje sin contacto incluso a través de una capa fina de pared, y con la facilidad de uso gracias a su regulación automática de rango tanto para voltaje como para corriente.

Ver este modelo en amazon.es

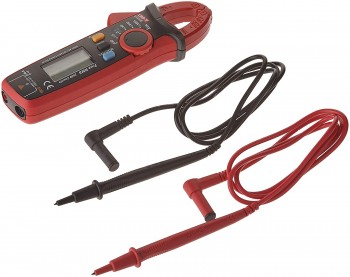

Pinza amperimétrica UNI-T UT210E

Excelente para medir y reparar los sistemas alimentados por batería

Pinza amperimétrica UNI-T UT210E

Ver en amazon

La principal diferencia entre multímetro y pinza amperimétrica es la brecha entre sus resoluciones. Un multímetro es para hacer medidas muy pequeñas, como microamperios, pero no alcanza a 400 amperios, como sí lo hacen las pinzas amperimétricas. Pero estas, por lo general, no hacen medidas menores a 2 decimales.

En este caso tenemos un modelo de pinza amperimétrica con un rango muy amplio de resolución. Puede medir desde miliamperios y milivoltios, con 3 decimales, y hasta 100 amperios o 600 voltios.

Esta cualidad la hace ideal para hacer mediciones en dispositivos que funcionen con baterías, los cuales trabajan con corriente continua en muy pequeñas cifras.

Pros

  • Es capaz de medir corriente y voltaje tanto en alterna como continua.
  • Cuenta con precisión True RMS, por lo que puedes medir aparatos electrónicos y confiar en los resultados.
  • Cuenta con pantalla LCD retroiluminada para fácil apreciación de los dígitos.
  • Ofrece protección CAT II hasta 600 V y CAT III hasta 300 V

Contras

  • Su medida máxima de Corriente son 100 Amperios, lo cual se queda un poco corto para muchos aparatos electrodomésticos.
  • Hay que utilizar de forma constante el botón “Select” porque trae varias funciones juntas en las pocas posiciones disponibles de la rueda.

En los comentarios sobre esta pinza amperimétrica se resalta su excelente diseño, que es compacto, ligero, con bonitos acabados y materiales de la mejor calidad, preparados para resistir un uso diario en el hogar.

Ver esta pinza amperimétrica en amazon.es

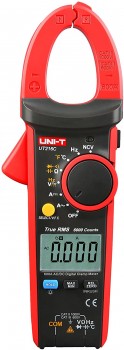

Pinza amperimétrica Uni-T 600 UT216C

La indicada para reparaciones a nivel de distribución o para medir cargas eléctricas elevadas

Pinza amperimétrica Uni-T 600 UT216C

Ver en amazon

Esta es la pinza amperimétrica con los mejores niveles de protección sin llegar a los 100 euros. Está aprobada por los estándares de la IEC como CAT II de hasta 1000 voltios, y CAT III de hasta 600 Voltios, por lo que puedes hacer medidas y reparaciones en electrodomésticos de elevado consumo, equipos industriales de poca potencia, redes trifásicas y monofásicas e incluso en paneles de control.

En combinación con esto ofrece unos límites de lectura muy altos: hasta 600 amperios para la corriente alterna y continua, 750 voltios para CA y 1000 voltios para CC.

Pros

  • Cuenta con selección automática del rango para mayor practicidad y rapidez.
  • Su precisión es True RMS, ofrece cifras confiables en cualquier tipo de circuito eléctrico o electrónico.
  • Incluye un termopar tipo K para realizar mediciones de temperatura.
  • Hace una gran variedad de medidas de multímetro como: Capacitancia, Resistencia, Frecuencia y Continuidad.

Contras

  • El manual de instrucciones está en inglés.
  • El sonido para avisar la Continuidad tiene el volumen bajo.

Los usuarios más experimentados están encantados por la función ZERO y el Modo Relativo que incluye esta pinza amperimétrica, que sirven para calibrarla y realizar mediciones con una precisión profesional.

Ver este producto en amazon.es

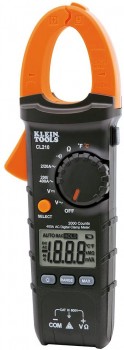

Pinza amperimétrica digital Klein Tools CL210

La más indicada para resolver problemas de temperatura en la casa y en el coche

Pinza amperimétrica digital Klein Tools CL210

Ver en amazon

Si ya has sentido la necesidad de calibrar o verificar el funcionamiento del climatizador de tu coche, del radiador eléctrico en otoño e invierno, o algo tan simple como asegurarte de que tienes tu vinoteca con la temperatura ideal para tus mejores botellas, entonces te resulta conveniente comprar una pinza amperimétrica que pueda medir temperatura.

Este modelo trae su correspondiente termopar para medir la temperatura en cualquier ambiente, superficie o líquido, y abarca un rango amplio desde -40° hasta 1000° grados Celsius, y desde -40° hasta 1832° grados Fahrenheit.

Pros

  • Cuenta con precisión True RMS para la plena confianza en los resultados.
  • Permite hacer selección del rango de medidas tanto en manual como en automático.
  • Es muy fácil de usar, cada botón o posición corresponde a una sola función.
  • Permite retener la última lectura con el botón HOLD y guardar las medidas pico con el botón MAX.

Contras

  • No mide la intensidad de Corriente continua.
  • Pesa 520 gramos, un poco más de lo que yo recomiendo para tener comodidad de uso.

Muchos compradores eligieron este modelo debido a su velocidad de muestreo de 3 veces por segundo, superior a la velocidad promedio de 2 por segundo. Esto permite que se reflejen picos y variaciones eléctricas que apenas duran microsegundos y que en otros modelos pasarían desapercibidas.

Ver este modelo en amazon.es


Pinza amperimétrica RMS 400A PeakTech 1650

Con amplio potencial para aplicaciones en telecomunicaciones, laboratorio e industria

Pinza amperimétrica RMS 400A PeakTech 1650

Ver en amazon

Si quieres probar lo que se siente tener una pinza amperimétrica profesional pero sin gastar todo el dinero que corresponden a una, te recomiendo ésta.

No te dejes engañar por su apariencia de juguete: está hecha con materiales de elevada resistencia y tiene una multitud de funciones.

Puede medir la intensidad de corriente tanto en alterna como en continua, está equipada con precisión True RMS, y permite realizar pruebas de voltaje sin contacto, algo muy importante para prevenir accidentes, sin mencionar su protección CAT III de 600 Voltios con doble aislamiento.

Pros

  • Incluye sensor de temperatura tipo K que ofrece medidas desde los -20° hasta los 750° grados Celsius.
  • Mide hasta 4000 cuentas en su pantalla LCD retroiluminada, el doble de lo que se necesita a nivel residencial.
  • Sus funciones incluyen medir Resistencia, Capacitancia, Frecuencia, y realizar pruebas de diodos y de continuidad.
  • Incluye modo ZERO para calibrarla.

Contras

  • Su diseño de esquinas redondeadas y sus colores infantiles son poco atractivos.
  • La selección de Rango para la Intensidad de Corriente es manual.

Según los comentarios de los compradores, el mayor encanto de esta pinza amperimétrica es la combinación de funciones profesionales con la simplicidad, facilidad de uso y precio barato de una pinza amperimétrica doméstica.

Ver esta pinza amperimétrica en amazon.es


Fluke pinzas amperimétricas serie 320

Un modelo básico con la confianza y seguridad de la marca más profesional

Fluke pinzas amperimétricas serie 320

Ver en amazon

El modelo de pinza amperimétrica 323 de Fluke tiene pocas funciones, pero todas ellas están garantizadas para funcionar a la perfección, con la más alta precisión existente, y con la mayor seguridad para el usuario, ya que viene respaldada por los científicos mecánicos y eléctricos de la reconocida marca Fluke.

Con esta herramienta podrás hacer pruebas de voltaje sin contacto, medir la intensidad de corriente alterna, el voltaje en CA y CC, resistencia, y realizar pruebas de diodos y de continuidad.

Pros

  • Tiene sistema de selección de rango automático, para mayor rapidez y facilidad de uso.
  • Sus medidas son de precisión profesional True RMS.
  • Cuenta con elevada lectura máxima de 4000 cuentas.
  • Su pequeño tamaño de 3,4 x 7,5 x 20,7 cm y su peso de apenas 265 gramos son los ideales para un manejo cómodo durante largas jornadas de trabajo.

Contras

  • Su precio es elevado en comparación con la cantidad de prestaciones que ofrece.
  • No tiene función para almacenar las medidas mínimas o máximas.
  • No puede medir intensidad en corriente continua.

Los usuarios escogen pagar lo que vale este modelo debido a su alto nivel de seguridad.

Según los estándares de la IEC corresponden a CAT III de hasta 600 Voltios y CAT IV de hasta 300 voltios, por lo que esta pinza amperimétrica puede utilizarse incluso para la comprobación de circuitos de tensión trifásica en conexiones municipales y tomas de corriente sin protección a 20 metros de la fuente.

Ver este producto en amazon.es


Cómo usar una pinza amperimétrica

El uso de la pinza amperimétrica depende de qué medida quieras obtener y de la forma en que cada modelo tiene desplegadas y presentadas sus funciones. Hay algunas pinzas amperimétricas más complicadas que otras.

Los pasos para usar una pinza amperimétrica son muy sencillos

Antes que nada, toma en cuenta las consideraciones de seguridad que se indican en esta guía para el uso correcto de las pinzas amperimétricas en entornos residenciales y comerciales, hecha por la reconocida marca Fluke.

Te indico a continuación cómo realizar las 3 funciones más básicas.

1. Prueba de voltaje sin contacto

  1. Presiona el botón NCV, o selecciona esa posición en la rueda de funciones.
  2. Acerca la punta de la pinza a la zona donde se encuentra el conductor de corriente. Puedes pegar la punta de la pinza a la pared, plástico o material que recubra el conductor, pero no abras las pinzas.
  3. El dispositivo habrá emitido un sonido o encendido una luz led para confirmar que el conductor tiene flujo de voltaje.
  4. Si el dispositivo no emite ningún sonido ni enciende ninguna luz, el conductor no está cargado de energía.

2. Medidas de corriente

  1. Selecciona el tipo de corriente en la rueda de medidas. La Corriente Alterna viene representada con la A de amperios y una onda (A∼). La corriente continua viene representada por la misma A y una línea recta (A⎯). Si te aparecen ambos símbolos juntos (A⋍) es que debes poner la rueda en esa posición y después seleccionar el tipo de corriente en el botón MODE o SELECT. Si el símbolo de A con línea recta no aparece por ningún lado es que tu modelo de pinza Amperimétrica NO puede medir corriente continua, sólo Alterna.
  2. Si tienes una pinza amperimétrica con selección de rango automático, salta al siguiente paso. En caso de ser manual, posiciona la rueda en el rango que consideres que es más cercano a la intensidad que vas a medir. Si no lo sabes, coloca cualquiera, y la pantalla te mostrará las letras OL en caso de que hayas colocado el incorrecto.
  3. Abre las pinzas y ciérralas alrededor del cable conductor. Debe ser 1 solo cable.
  4. Te habrá salido la lectura en pantalla.
  5. Puedes presionar el botón HOLD (si tu modelo lo tiene) para que puedas retener la medida en pantalla aún después retirar las tenazas del cable.

3. Medidas de tensión o voltaje

Para medir voltaje con la pinza amperimétrica se usan los cables de prueba o sondas
  1. Selecciona el tipo de Voltaje en la rueda de medidas. El Voltaje de corriente Alterna viene representado con la V de Voltios y una onda (V∼). El Voltaje de Corriente Continua viene representado por la misma V y una línea recta (V⎯). Si te aparecen ambos símbolos juntos (V⋍) es que debes poner la rueda en esa posición y después seleccionar el tipo de corriente en el botón MODE o SELECT.
  2. Inserta en la entrada de clavija COM el conector de la sonda de color negro (tierra), y en la entrada de clavija V, el conector de la sonda de color rojo (conductor).
  3. Pon las puntas de las sondas en contacto con el circuito o la fuente de alimentación.
  4. Te habrá salido la lectura en pantalla.
  5. Puedes presionar el botón HOLD (si tu modelo lo tiene) para que puedas retener la medida en pantalla aún después de quitar las puntas de las sondas del circuito.

El resto de funciones (Resistencia, Capacitancia, pruebas de continuidad) se llevan a cabo de manera muy similar que las medidas de voltaje: seleccionas la función correspondiente en la rueda y utilizas los cables de prueba (sondas) sobre el circuito o toma de corriente.

Cuál es la mejor pinza amperimétrica recomendada

  • La Pinza amperimétrica Uni-T 600 UT216C es la mejor elección para los que no se conforman con lo más básico, sino que quieren una herramienta de calidad que le sirva para resolver problemas eléctricos.
Pinza-amperimétrica-Uni-T-600-UT216C
ver en amazon

Este dispositivo es ideal para realizar buenas instalaciones, para mantener en buen estado la batería y el motor de su coche y para calcular el gasto eléctrico desde el cuadro eléctrico o partiendo de cada uno de los artefactos.

Todo esto lo ofrece este modelo sin que su precio alcance los 100 euros, casi 200 euros menos que el precio promedio de las demás pinzas amperimétricas que ofrecen la misma calidad en sus materiales y las mismas funciones.

He probado esta pinza amperimétrica los últimos meses y no he podido encontrarle partes negativas más que su volumen de notificación un poco bajo, el cual escucho con total claridad siempre que tengo la herramienta en la mano.

Tal como dice uno de los comentarios de compradores en Amazon: “Ha resultado una auténtica sorpresa”.

Preguntas frecuentes (FAQ)

¿Con una pinza amperimétrica puedo medir tanto corriente continua como alterna?

Sólo algunos modelos de pinza amperimétrica pueden medir tanto corriente continua como alterna. Es necesario que la herramienta esté fabricada con un sensor de efecto Hall, o de lo contrario sólo medirá corriente alterna.

¿Qué significa que la pinza amperimétrica es TRMS o RMS?

TRMS significa “Verdadero Valor Eficaz” y se refiere a la capacidad del aparato para medir corrientes y tensiones alternas no senoidales, que son las cargas generadas por computadoras, televisores, lámparas fluorescentes y casi todos los equipos electrónicos.

La corriente alterna se mueve de polo positivo a negativo de manera constante, y en casi todos los casos ese movimiento se hace en forma de ondas (senoidal), excepto en la corriente alterna de los aparatos electrónicos (como ordenadores, televisores, luces led, etc.) Estos aparatos modifican esas ondas y pasan a ser zigzags, o semicuadros (formas no senoidales) y hace falta un sistema decodificador más poderoso para poder descifrar esa señal.

Ese sistema poderoso es el True RMS, y si tu pinza amperimétrica lo tiene, es en resumidas cuentas una garantía de mayor precisión: puede leer cualquier tipo de corriente alterna.

¿Cuánto tiempo tarda una pinza amperimétrica en hacer una medición?

Una pinza amperimétrica buena realiza entre 2 y 3 mediciones por segundo.

¿Sirve una pinza amperimétrica para comprobar fugas de corriente?

Sí, es una de las funciones básicas de la pinza amperimétrica.

Para lograr eso se mide la cantidad de corriente (AC) en amperios que está saliendo de la fuente, por ejemplo, desde el diferencial, y la cantidad de corriente en amperios que está retornando. Si la segunda lectura es menor a la primera, en efecto tu sistema eléctrico tiene una fuga de corriente.

¿Para qué sirve que una pinza amperimétrica tenga un fusible interno?

El fusible interno de la pinza amperimétrica protege al aparato de sobrecargas eléctricas.

En caso de que intentes medir una corriente o tensión que sobrepase las capacidades de la pinza, o del rango que hayas seleccionado, entonces el fusible absorberá el excedente de descarga y se quemará, pero se mantendrá intacta la estructura funcional de la herramienta. Los fusibles por lo general pueden reemplazarse y son baratos.

¿Para qué sirve el «modo zero»?

El modo ZERO de las pinzas amperimétricas sirve para calibrar las medidas de corriente.

Se usa sobre todo cuando la cifra base de intensidad de corriente no es cero, sino que, sin medir ningún conductor, igual muestra varios decimales. Esos decimales suelen ser valores de compensación que añadió la herramienta en alguna medida anterior, y deben eliminarse para garantizar la precisión de las próximas medidas.

Escribe un comentario

Utilizamos cookies para mejorar la experiencia de navegación de nuestros usuarios Ver más
Aceptar
Privacy Policy
